1. 그리드 준비
- 환경설정 Ctrl + K 에서 "Guides & Grid" 부분을 펼친다
- 안내선과 격자
|
|
- Gridline = 60mm
- 크게 잡아 주면 굳이 화면을 확대하지 않아도 된다. 지정된 크기가 있을 경우 거기에 맞춰 잡아주는 것도 좋은 방법이다
- Subdivision = 4
- 짝수로 해야 작업에 편하다
|
|

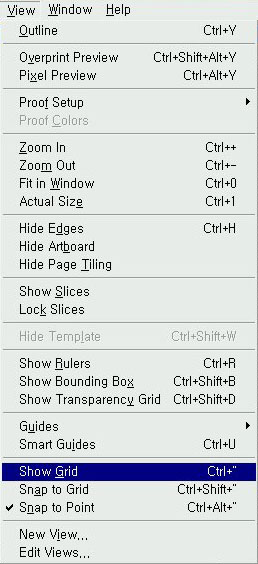

- Show Grid,
Snap to Grid 체크.
Ctrl + "
Ctrl + Shift + "
-
Show Grid를 체크하면 Hide Grid로 바뀌는데 메뉴에 Hide Grid로 나오면 더이상 손댈 필요 없다. 해당 작업이 끝난 다음 다른 것을 그리기 전에 이 부분을 다시 체크를 해제 하는 것이 좋다.
|

|
2. 원 그리기
- 그리드에 맞춰 중심점을 잡고 Alt와 Shift를 누른채 드래그한다. 그리드에 맞게 원이 그려진다. 첫번째 원 안쪽에 맞춰 절반크기의 원 2개를 그린다.
|
 →
|
- 선그리기 툴이나 펜툴로 원중심을 가로지르는 선을 긋는다.
반드시 선 양쪽 끝이 원을 벗어나 원 지름보다 길어야 한다. 원래 이 선이 필요 없으나 가끔 디바이드가 깔끔하게 안되는 경우가 있기에 넣어둔다.
|
|
3. 나누고 합치기 (Pathfinder)
- 모두 선택: Ctrl+A
선택툴에서 전부 선택되도록 드래그
|
|

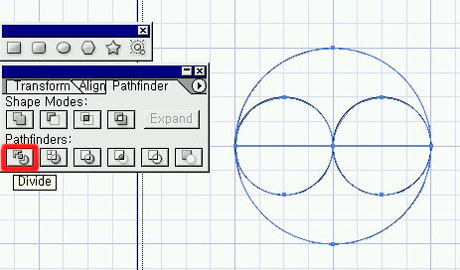

- Pathfinder 팔레트에서 Divide 클릭
Pathfinder팔레트가 안보이면 Shift+F9
|
|

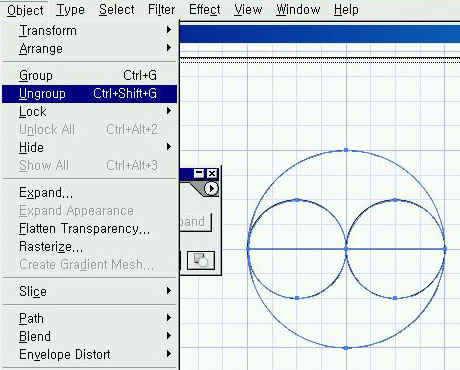

- 그대로 그룹해제
Ctrl + Shift + G
|
|

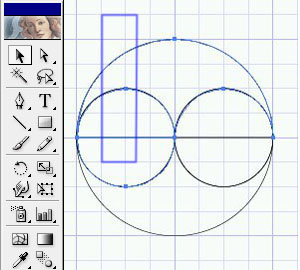

- 마우스로 다음처럼 드래그해서 태극(上)이 될 부분 선택
아무리 드래그해도 그림처럼 선택이 안되고 전부선택이 된다면 낭패.
그룹해제가 제대로 안되었거나, 중심을 가로지르는 직선을 제대로 넣지 않아서가 원인.
|
|

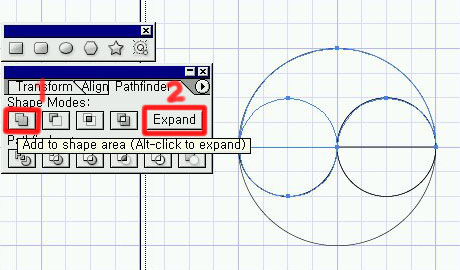

- 패스파인더에서
1. 합치고
2. 확장(Expand)
버전 8.x의 경우 확장이 필요 없습니다.
|
|
- 다음 그림처럼 나오면 일단 성공. 그렇지 않으면 낭패. -_-;
아랫쪽도 같은 방법으로 하면 된다.
|
|
4. 색칠 & 마무리
- Fill: 취향대로 칠한다.
- Stroke: 색을 없앤다.
|
→
|
- 아래도 합치고 나서 색을 준다.
- 이제 시험지시에 따라 떼어서 작업하거나 기타 응용을 하면 된다.
Snap to Grid는 작업에 따라서는 크게 방해가 되니 필요에 따라 해제할것. 잊으면 대략 좋지않다...
|
 →
|
